VSD-12高压真空断路器是陕西中电高压电力开关有限公司对其外形进行专业化设计，同时它具有独特技术的VS1改进型产品。

VSD系额定电压40.5及以下，三相交流50Hz的高压开关设备。

VSD的可配用专用推进机构，组成手车单元使用，也可用于固定安装单元，配用XGN、GG-1A、HXGN等固定式开关柜使用。同时，断路器配置有可靠的连锁单元，满足用户的“五防”保护功能。

产品特点

VSD保持了ZH63A（VS1）型户内高压真空断路器体积小，开断能力强，操作安全可靠等特点的同时，还具有以下卓越优点：

高效的耐腐蚀性能：VSD机构内主要零部件表面采用了具有先进的处理技术和工艺，从而极大地提高和增强产品的抗污、防腐蚀能力。

先进的设计理念：VSD产品由于采用了工业化设计，从而结构优化；同时，主要材料均为特殊定制，确保了产品的设计与工艺和质量的一致性。

高标准的服务承诺：VSD较长的质保期和专业技术培训的提供将更好的满足客户在使用中的不同需求。

杰出的导电性能：VSD采用先进的表面镀层工艺，增加了导电回路零部件的导电性能。同时，通过先进的检测设备进行严格的监控确保其实现。

优质的电器元件：VSD主要元器件选用进口和国内最佳的产品；同时选用专门定制的大爬距、绝缘性能更佳的晨光牌长寿命真空灭弧室，从而极大的提高了产品的稳定性。

高水平的绝缘强度：VSD在海拔2000m及以下环境中使用时，毋需更换任何零部件，即可满足绝缘要求；同时通过对绝缘元件材料增加设计余量，从而大大提高了产品的绝缘水平。

国内首创的超长机械寿命：VSD相对于国内真空断路器，通过权威机构的型式试验并在国内推出产品机械寿命高达30000次，4000A等的大电流产品的机械寿命到20000次。

较强的合闸稳定性：VSD真空断路器产品的合闸弹跳≤2ms。增强了运行的可靠性。

使用环境条件

A、周围空气温度：上限+40℃，且24h内测得的平均值不超过35℃；下限-15℃。

B、海拔高度：海拔不超过2000m。

C、相对湿度：日平均值不超过95%，月平均值不超过1.8kPa。

E、周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。

在超过GB/T11022-1999固定的以上正常环境等条件下使用时，用户可与制造厂协商解决。

适用范围

该产品特别适用于电力系统和煤矿、铁路、钢厂、水泥、化工等工业领域。

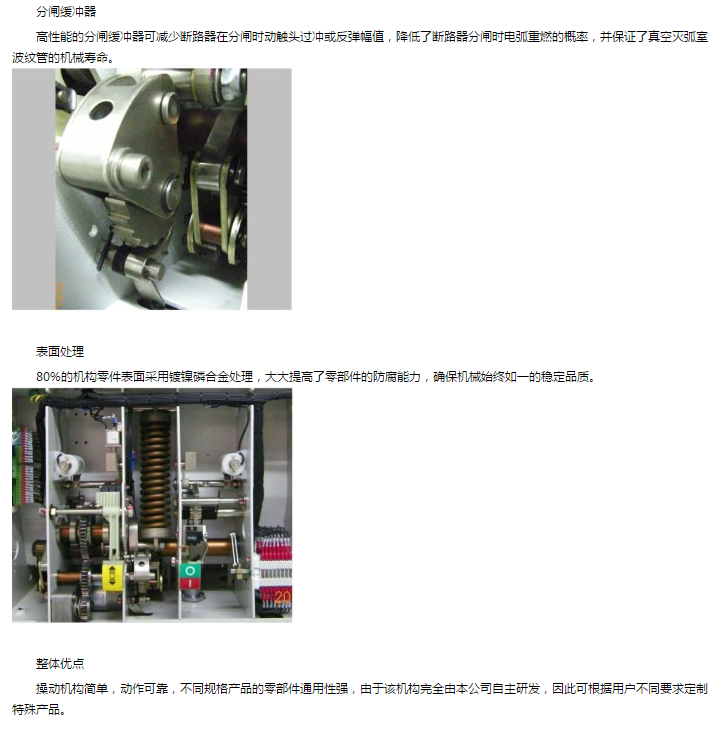

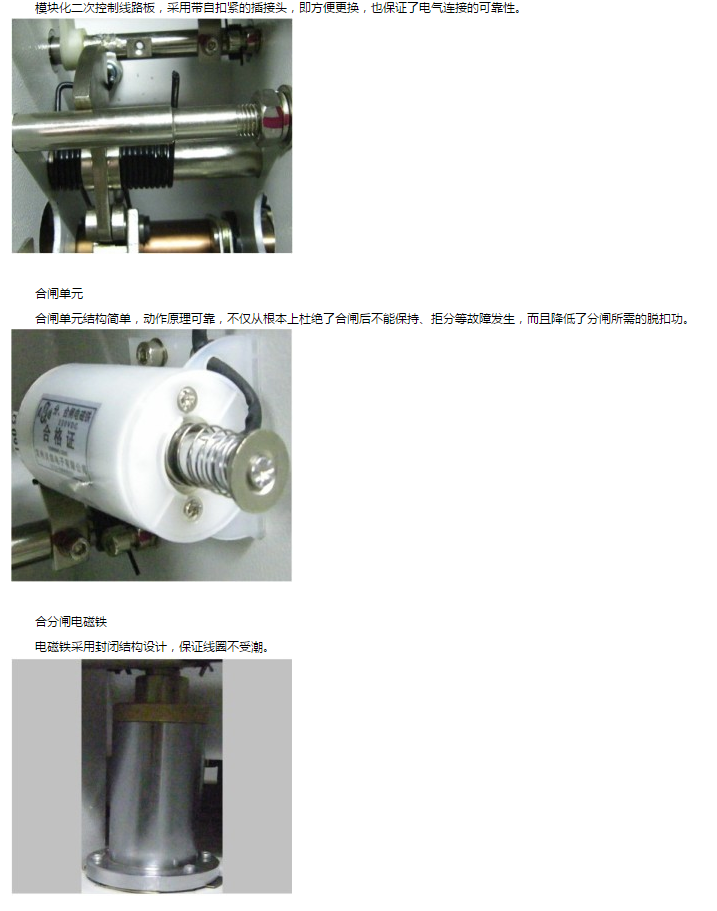

VSD-12断路器弹簧操动机构
